P·L’essentiel à retenir
- Le schema electrique interrupteur sert à identifier phase, retour lampe, neutre et terre avant tout branchement.
- Le simple allumage relie la phase à la borne L, puis renvoie l’alimentation vers le luminaire.
- Le va-et-vient utilise deux navettes entre interrupteurs et une borne commune pour commander un même point lumineux.
- Le schéma multifilaire aide à vérifier chaque conducteur, tandis que le développé clarifie la logique de commande.
- Coupez toujours le courant, vérifiez l’absence de tension et respectez la NF C 15-100 avant intervention.
- En cas de déclenchement répété du disjoncteur, d’échauffement ou de doute, faites intervenir un électricien.

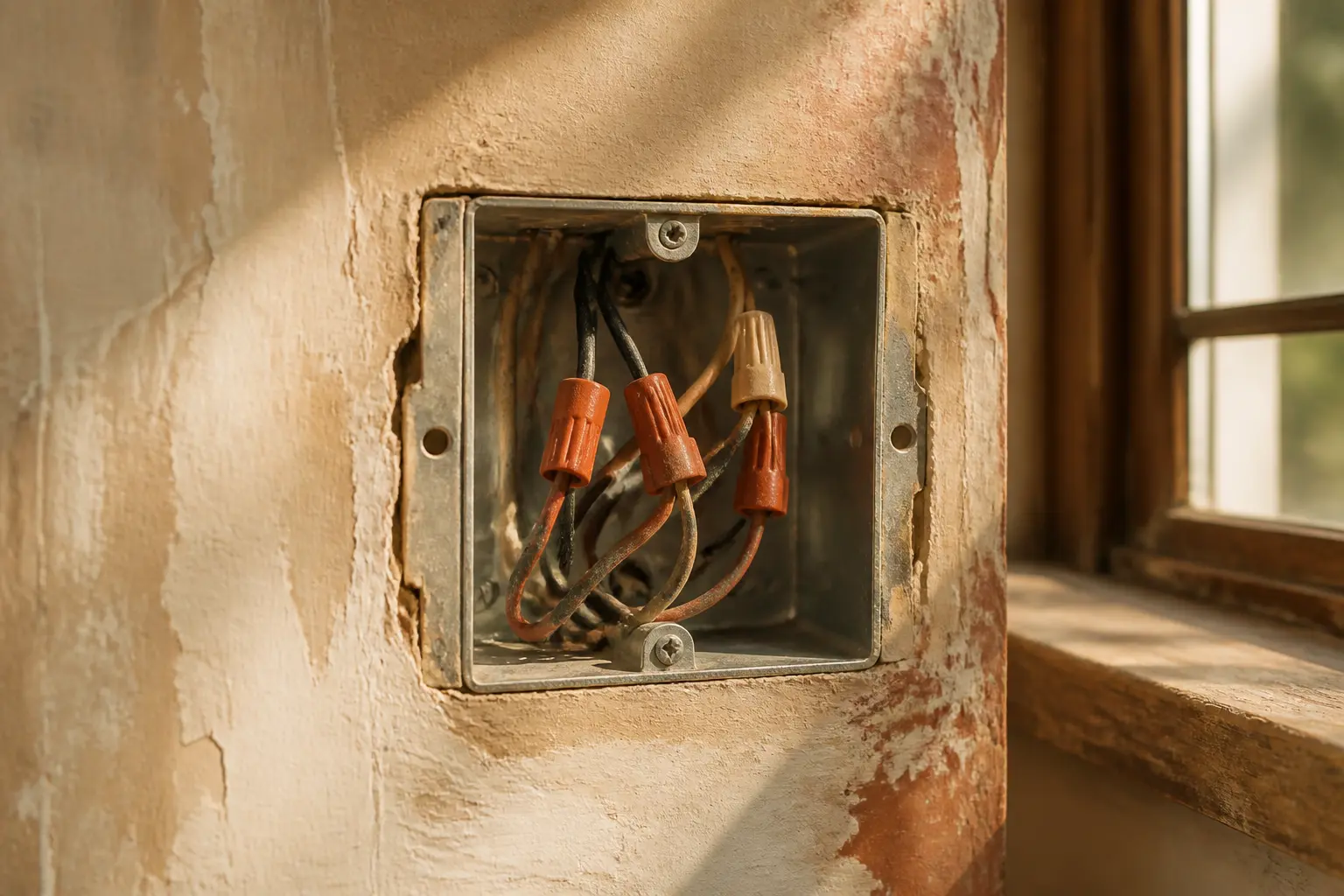

Un interrupteur paraît simple, jusqu’au moment où les fils sortent de la boîte et qu’il faut distinguer la phase, le retour lampe, les navettes et les bornes du mécanisme. À ce moment-là, le schéma électrique d’un interrupteur devient votre meilleur repère. Il ne montre pas seulement quoi raccorder : il aide surtout à comprendre le rôle de chaque conducteur et à éviter les branchements faits « au feeling », souvent à l’origine d’une panne ou d’un déclenchement au tableau.
Comment lire un schéma électrique d’un interrupteur ?
Un schéma se lit comme un plan fonctionnel, pas comme une photographie du mur. Il montre le rôle de chaque fil, le trajet de l’alimentation et la relation entre la commande et le point lumineux.
Les symboles qui permettent de suivre le circuit
Sur un dessin électrique, une lampe est représentée par un symbole de point lumineux, l’interrupteur par un contact qui s’ouvre ou se ferme, et le disjoncteur par la protection du circuit. On repère également la phase, le neutre et la terre, qui n’ont pas le même rôle dans le circuit d’éclairage.
Le plus utile consiste à suivre le mouvement. Le contact ouvert coupe le passage, tandis que le contact fermé l’autorise. Vous voyez ainsi, d’un coup d’œil, si le branchement d’interrupteur laisse passer la phase vers le luminaire. C’est plus parlant qu’un enchevêtrement de fils dans une boîte.
Un symbole mal compris suffit à fausser toute la lecture. Vous vous demandez peut-être pourquoi deux dessins du même montage ne se ressemblent pas ? C’est souvent parce qu’un fabricant privilégie la lisibilité du schéma développé, tandis qu’un autre insiste davantage sur la logique de commande. Le principe, lui, reste identique.
Unifilaire, multifilaire ou développé
Le schéma unifilaire résume le circuit avec une ligne par liaison principale. Il permet de visualiser rapidement l’organisation générale, mais ne détaille pas toujours chaque conducteur. Pour un premier repérage, c’est souvent le format le plus rapide à lire.
Le schéma multifilaire montre chaque fil séparément. Il se révèle utile pour vérifier un câblage d’interrupteur conducteur par conducteur, notamment lors d’une rénovation ou d’un dépannage. C’est le dessin le plus parlant pour comprendre ce qui circule réellement dans les gaines.
Le schéma développé présente le fonctionnement du circuit de manière très claire. Il facilite le suivi de la commande, du point lumineux et des liaisons entre l’interrupteur, le luminaire et le tableau.
| Type de schéma | Ce qu’il montre | Pour quel usage | Niveau de détail |
|---|---|---|---|
| Unifilaire | Une liaison principale par fonction | Comprendre l’ensemble du circuit | Moyen |
| Multifilaire | Chaque conducteur séparément | Vérifier les fils et le raccordement | Élevé |
| Développé | La logique de commande | Suivre le cheminement d’un interrupteur | Élevé |
Dans un logement existant, le schéma multifilaire est souvent le plus explicite. Pour préparer un remplacement d’appareillage, le schéma développé aide davantage. Et pour vérifier rapidement l’ensemble du circuit depuis le tableau électrique, l’unifilaire reste très pratique.
Comprendre le circuit d’éclairage avant de toucher aux fils
Avant de brancher un interrupteur, il faut savoir qui alimente quoi. L’interrupteur ne « fabrique » pas la lumière : il ouvre ou ferme la phase pour autoriser le passage du courant vers le luminaire.

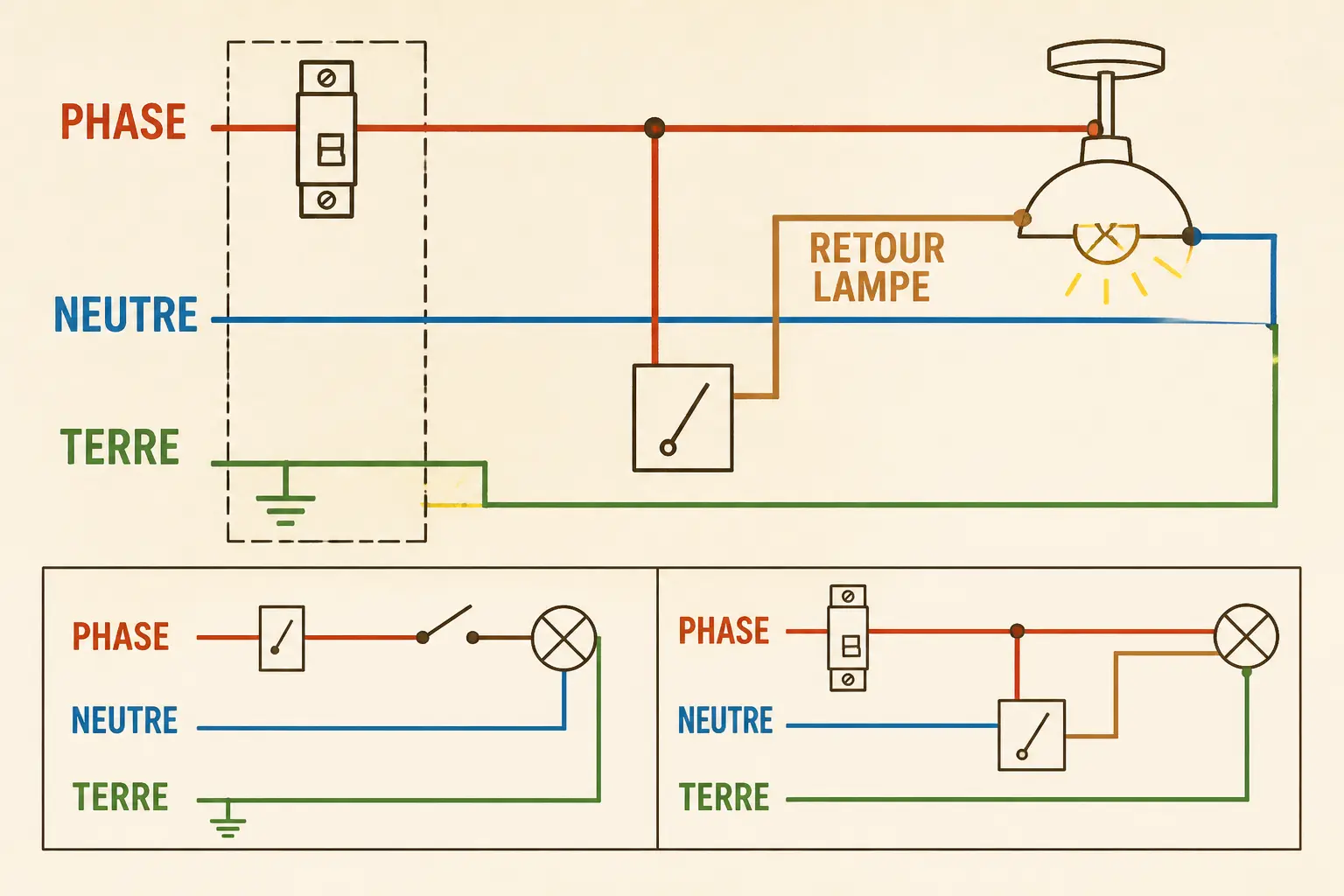

Phase, neutre, terre et retour lampe
La phase est le conducteur qui amène l’énergie au circuit. Le neutre ferme la boucle électrique et retourne vers l’installation. La terre, quant à elle, contribue à la sécurité en cas de défaut sur un appareil ou un luminaire.
Le retour lampe est un fil particulier. Il part de l’interrupteur et rejoint le point lumineux lorsque la commande est fermée. C’est lui qui transporte la phase « interrompue » vers la lampe.
Le code couleur des fils aide au repérage, mais ne suffit jamais à lui seul. Un fil bleu peut avoir été réutilisé, et un fil marron peut ne pas être une phase, surtout dans un logement ancien. Honnêtement, on ne devine pas : on contrôle.
Le trajet du courant dans un simple allumage
Dans un interrupteur simple allumage, le courant part du tableau électrique, traverse le disjoncteur du circuit, arrive à l’interrupteur, puis rejoint le luminaire par le retour lampe. Quand la commande est ouverte, le passage est interrompu. Quand elle est fermée, la lampe reçoit l’alimentation.
Imaginez une porte dans un couloir. Tant qu’elle est fermée, personne ne passe. L’interrupteur joue ce rôle, sauf qu’il agit sur la phase et non sur l’ensemble du circuit. Cette nuance évite bien des erreurs de branchement.
Le neutre rejoint généralement le luminaire directement. La terre suit le même principe pour assurer la sécurité des masses métalliques. Voilà pourquoi un schéma simple allumage peut sembler asymétrique : l’interrupteur ne coupe qu’un seul conducteur, mais il s’agit du bon.
Tous les circuits domestiques ne se câblent pas de la même manière : l’éclairage relève d’un usage courant, tandis qu’une plaque à induction exige un circuit spécialisé, dimensionné pour sa puissance et protégé séparément.
Schéma électrique d’un interrupteur simple allumage
Le montage le plus courant reste celui d’une commande unique pour un seul point lumineux. Le schéma d’un interrupteur simple allumage sert de base, car il concentre la logique du raccordement sur deux conducteurs utiles à la commande.
Le câblage de base entre la borne L et le retour lampe
Sur la plupart des mécanismes, la borne L reçoit la phase d’arrivée. La borne de sortie, parfois notée L1 ou simplement repérée par un symbole, envoie le retour lampe vers le luminaire. Le principe est simple : une entrée, une sortie et une coupure.
Les bornes à vis serrent le conducteur par pression mécanique, tandis que les bornes automatiques le maintiennent à l’aide d’un ressort. Dans les deux cas, le fil doit être dénudé à la bonne longueur, ni trop court ni trop long. Trop peu dénudé, il tient mal ; trop dénudé, le cuivre dépasse et risque de provoquer un contact parasite.
Le neutre ne se raccorde généralement pas sur un interrupteur standard. Il reste au niveau du luminaire ou du boîtier de connexion. C’est une source classique de confusion, surtout lorsqu’on ouvre une boîte d’encastrement ancienne contenant plusieurs fils d’apparence similaire.
| Élément | Rôle dans le simple allumage | Où il se raccorde |
|---|---|---|
| Phase | Alimente la commande | Borne L de l’interrupteur |
| Retour lampe | Envoie la phase vers le point lumineux | Borne de sortie du mécanisme |
| Neutre | Ferme le circuit au luminaire | Luminaire ou boîte de dérivation |
| Terre | Assure la sécurité des masses métalliques | Luminaire et éléments métalliques |
Vous avez un doute au moment de serrer un fil ? Mieux vaut relire le repérage du mécanisme que se fier à la place disponible. Un raccordement d’interrupteur propre repose sur la bonne borne, jamais sur le hasard.
Que faire lorsqu’un interrupteur simple comporte trois fils ?
Trois fils dans une boîte ne correspondent pas forcément à trois fonctions évidentes. L’un peut être la phase, un autre le retour lampe et le troisième une navette héritée d’un ancien va-et-vient, ou encore un repiquage vers un autre point. C’est précisément dans ce cas que le vérificateur d’absence de tension prend tout son sens.
Le piège consiste à se fier à l’ordre des fils dans la boîte. Un ancien montage a pu être modifié, et le conducteur qui semble « en trop » joue parfois un rôle bien réel ailleurs dans le circuit. Ce qui paraît inutile peut alimenter un autre élément.
Pour un branchement de luminaire, l’identification doit être réalisée avant toute déconnexion. Photographier le montage d’origine aide beaucoup, surtout si plusieurs fils arrivent sur la même borne. Ensuite, on vérifie le marquage du mécanisme et on reconstitue le trajet conducteur par conducteur.
Réaliser un montage va-et-vient avec deux points de commande
Quand vous souhaitez commander le même éclairage depuis deux endroits, le schéma va-et-vient devient le bon repère. C’est le montage que l’on retrouve souvent dans une chambre, un escalier ou un couloir doté d’une entrée et d’une sortie séparées.
À quoi servent les bornes L, L1 et L2 ?
Dans un interrupteur va-et-vient, la borne L est la borne commune. Les bornes L1 et L2 reçoivent les navettes, c’est-à-dire les deux conducteurs qui relient les mécanismes entre eux. Leur nom peut varier selon les fabricants, mais le marquage gravé sur l’appareil fait foi.
Le principe reste toujours le même. La phase arrive sur la borne commune du premier interrupteur, passe par l’une des navettes, traverse le second mécanisme, puis repart vers le luminaire depuis la borne commune de l’autre côté. Un seul point lumineux, deux points de commande : la logique devient assez claire dès qu’on la visualise.
Le raccordement va-et-vient demande davantage d’attention qu’un simple allumage. Les navettes ne doivent pas être confondues avec le retour lampe ni avec la phase d’arrivée. Une inversion peut rendre la commande incohérente sans provoquer nécessairement un déclenchement immédiat.
Suivre les deux navettes sans se tromper
Les navettes relient les deux interrupteurs entre eux. Elles ne vont pas directement au luminaire, sauf dans certains montages avec appareillage spécifique. Le schéma les représente généralement comme deux liaisons parallèles, ce qui permet de comprendre que l’une ou l’autre peut transmettre l’alimentation selon la position des contacts.
Le sens de circulation varie avec l’état des contacts. Quand un interrupteur ferme un chemin, l’autre peut l’ouvrir ou le compléter. C’est pourquoi la lumière peut être allumée ou éteinte depuis l’une ou l’autre commande, sans qu’il existe un « sens » fixe au quotidien.
Vous rénovez un logement ancien ? Le plus sage reste de marquer les conducteurs avant toute dépose. Les navettes d’un ancien va-et-vient, une prise commandée ou un repiquage voisin peuvent se ressembler. Sur le terrain, ce sont souvent ces similitudes qui compliquent le remontage.
Choisir la commande adaptée au nombre de luminaires et d’accès
Le bon montage dépend moins de la théorie que de l’usage réel de la pièce. Un schéma interrupteur utile est celui qui correspond au nombre de points de commande et à la façon dont vous circulez dans l’espace.
Simple, double ou va-et-vient : quel montage répond à votre besoin ?
Le simple allumage convient à une commande unique, par exemple dans une entrée de pièce équipée d’une lampe centrale. Le double allumage sert à piloter deux circuits lumineux distincts depuis un seul point. Le va-et-vient devient pertinent dès que vous souhaitez commander le même luminaire depuis deux endroits.
Le choix dépend aussi de la longueur des liaisons. Une grande pièce avec plusieurs accès n’appelle pas forcément la même solution qu’un petit couloir. Un schéma peut rester simple sur le papier, mais si l’usage quotidien impose des allers-retours, le confort s’en ressent rapidement.
| Besoin de la pièce | Montage adapté | Nombre de points de commande | Cas typique |
|---|---|---|---|
| Une lampe, une commande | Simple allumage | Un | Chambre avec entrée unique |
| Deux circuits distincts | Double allumage | Un | Salon avec plafonnier et applique |
| Même lampe depuis deux endroits | Va-et-vient | Deux | Escalier ou couloir |
| Commandes multiples | Poussoir avec télérupteur | Trois ou davantage | Grande zone de circulation |
Le schéma simple allumage reste le plus lisible, mais il ne répond pas à tous les usages. Dès qu’une pièce possède plusieurs accès, il vaut la peine de vérifier si le confort de circulation justifie un montage à deux points de commande. C’est une petite décision, mais elle change réellement le quotidien.
Quand préférer un poussoir avec télérupteur
Au-delà de deux commandes, le poussoir avec télérupteur devient souvent plus cohérent. Le poussoir envoie une impulsion, puis le télérupteur, placé au tableau ou dans un coffret adapté, bascule l’état de l’éclairage. Il ne s’agit donc plus d’un interrupteur classique, mais d’une commande par impulsion.
Ce système convient bien aux couloirs longs, aux grands paliers ou aux pièces dotées de plusieurs accès. Chaque poussoir envoie le même ordre, sans imposer un câblage de va-et-vient complexe entre les différents points. C’est particulièrement pratique lorsque les passages sont nombreux.
Le télérupteur peut aussi simplifier une rénovation, notamment lorsque les gaines existantes sont disponibles, mais qu’elles ne contiennent pas assez de conducteurs pour un va-et-vient classique. En contrepartie, il ajoute un organe à comprendre et à entretenir. Rien d’insurmontable, à condition de savoir ce que l’on installe.
Matériel, protections et règles de sécurité à réunir
Un bon câblage se prépare avec le matériel adapté et une vérification sérieuse du circuit. Le schéma électrique interrupteur n’a d’intérêt que si l’installation respecte également les règles de sécurité et les protections prévues pour le circuit.
Ce que la NF C 15-100 encadre pour un circuit d’éclairage
La norme NF C 15-100 encadre l’organisation des circuits d’un logement, y compris les circuits d’éclairage. Elle fixe notamment le rôle du tableau électrique, la présence d’une protection adaptée et l’emploi d’une section courante de 1,5 mm² pour ce type de circuit, selon la configuration retenue.
Le disjoncteur associé protège le circuit en cas de surcharge ou de défaut. Il n’est pas là pour faire joli au tableau : il coupe l’alimentation si le circuit présente un problème, ce qui limite les risques pour l’installation et les personnes.
Pour une installation neuve ou rénovée, mieux vaut vérifier les exigences applicables au cas précis plutôt que de recopier un ancien montage. Un logement ancien peut fonctionner tout en étant très éloigné des pratiques retenues aujourd’hui sur un chantier propre. C’est souvent à ce moment que les petites surprises apparaissent.
Couper le courant et vérifier l’absence de tension
La première étape consiste à couper le courant au tableau électrique, sur le bon disjoncteur. Ensuite, on vérifie l’absence de tension avec un appareil adapté. Ce contrôle n’est pas une formalité : il confirme que la zone de travail est bien hors tension.
Le geste doit rester méthodique : on coupe, on identifie, on vérifie, puis seulement on intervient sur le mécanisme. Cela évite le piège d’un circuit mal repéré, du voisinage de plusieurs départs ou d’un fil resté alimenté malgré une étiquette trompeuse.
Le matériel utile reste assez simple à réunir :
- un mécanisme d’interrupteur compatible ;
- une boîte d’encastrement ou un boîtier en saillie ;
- une plaque de finition ;
- des conducteurs adaptés ;
- des connecteurs, si nécessaire ;
- un tournevis isolé ;
- une pince à dénuder ;
- un vérificateur d’absence de tension.
La protection au tableau mérite la même attention que le câblage de l’interrupteur : identifier la signalétique des disjoncteurs évite de couper le mauvais circuit et facilite le contrôle de l’installation.
Brancher l’interrupteur étape par étape et tester le montage
Une fois le circuit sécurisé, on peut passer du repérage au câblage de l’interrupteur. Le bon ordre est simple : préparation, raccordement, puis vérification, sans brûler les étapes.
Préparer les conducteurs et repérer chaque borne
On commence par retirer l’ancien appareillage, toujours hors tension. Les fils doivent être examinés un par un, car un cuivre oxydé, un isolant abîmé ou un conducteur trop court peut compliquer le remontage. Le dénudage des fils doit respecter la longueur indiquée par le fabricant du mécanisme.
La borne commune doit être repérée avant tout serrage. Sur un simple allumage, elle reçoit généralement la phase d’arrivée, tandis que l’autre borne reçoit le retour lampe. Sur un va-et-vient, la logique change légèrement, mais le marquage reste votre meilleure référence.
Prenez votre temps à cette étape. Un fil mal préparé donne souvent une fausse impression de solidité alors qu’il tient à peine. Quelques millimètres de cuivre en trop peuvent créer un point de contact inutile dans la boîte d’encastrement.
Raccorder, ranger les fils et fixer le mécanisme
Les conducteurs s’insèrent franchement dans les bornes automatiques ou se serrent correctement dans les bornes à vis. Le geste doit être net, sans forcer. Si la connexion résiste, c’est souvent qu’un fil est mal dénudé ou que le conducteur n’est pas suffisamment engagé.
Ensuite, on range les fils dans la boîte d’encastrement sans les écraser. Le but est de permettre au mécanisme de rentrer sans contrainte et de conserver assez de place pour un futur remplacement. Dans un boîtier en saillie, la logique reste la même, mais l’espace est généralement plus confortable.
Le mécanisme d’interrupteur est ensuite fixé, puis la plaque de finition posée après un premier contrôle mécanique. Vérifiez que la commande bouge librement, sans point dur. Une plaque installée trop vite peut masquer un défaut de serrage qui ne se révélera qu’au premier test.
Remettre sous tension et vérifier le fonctionnement
Lorsque tout est en place, on remet le circuit sous tension au tableau électrique. Le test de fonctionnement commence simplement : l’interrupteur doit allumer et éteindre le luminaire sans délai anormal ni bruit suspect. Dans un va-et-vient, chaque point de commande doit produire la même logique de bascule.
Observez aussi le comportement du disjoncteur. S’il déclenche immédiatement, on coupe à nouveau et l’on recherche l’erreur avant toute nouvelle tentative. Un déclenchement répété n’est pas un simple caprice : c’est un signal à traiter sérieusement.
Le luminaire doit rester stable, sans clignotement ni échauffement visible autour de l’appareillage. Si la lampe s’allume faiblement ou si la commande devient capricieuse, le problème vient souvent d’un raccordement incomplet ou d’un conducteur mal engagé.
Diagnostiquer un interrupteur ou un luminaire qui ne répond pas
Quand la lumière ne fonctionne pas, il faut avancer du plus simple vers le plus technique. Le bon réflexe consiste à vérifier d’abord le luminaire et la protection, puis seulement le branchement de l’interrupteur.
La lampe reste éteinte malgré un montage apparemment correct
Commencez par l’ampoule ou le luminaire lui-même. Une lampe défaillante peut faire croire à un problème de câblage alors que le circuit fonctionne correctement. Ensuite, vérifiez la présence de la phase sur l’arrivée et la continuité du retour lampe jusqu’au point lumineux.
Le serrage mérite également un contrôle. Un conducteur mal maintenu peut faire contact un jour, puis plus rien le lendemain. C’est la panne discrète par excellence : le fil semble en place, mais le cuivre n’appuie pas suffisamment pour assurer une continuité fiable.
Si tout paraît conforme, examinez de nouveau la borne L et le repérage du mécanisme. Une inversion entre l’entrée et la sortie ne bloque pas toujours la lumière, mais elle peut rendre le montage illisible lors d’un prochain dépannage. Et, honnêtement, on s’en passerait bien.
Le disjoncteur déclenche ou la commande fonctionne mal
Les causes fréquentes sont souvent très concrètes : un fil trop dénudé, un brin de cuivre qui dépasse, une confusion entre neutre et retour lampe ou un mauvais raccordement des navettes. Dans un va-et-vient, une navette mal repérée suffit à perturber le fonctionnement sans fournir d’indice évident au premier coup d’œil.
Un mécanisme défectueux peut aussi être en cause. Une borne fatiguée, un contact interne usé ou une commande cassée provoquent des symptômes irréguliers. Si le problème apparaît après plusieurs manipulations correctes, il ne s’agit plus seulement d’une question de schéma, mais peut-être d’une pièce à remplacer.
Vous pouvez parfois résoudre une panne avec une vérification calme et méthodique. Mais dès qu’un doute persiste sur la protection, la continuité ou l’état d’un fil, le plus sûr reste de ne pas insister. Le circuit électrique doit être clairement identifié avant d’être remis en service.
Faire le bon choix pour une commande lisible
Au fond, tout se joue sur trois repères : le nombre de commandes, le type de point lumineux et les contraintes de la pièce. Un schéma clair d’interrupteur évite de confondre simple allumage, va-et-vient et poussoir avec télérupteur. Ensuite, il suffit de respecter les bornes du fabricant, de sécuriser le circuit et de tester proprement.
Avant de choisir une solution, observez ce que le logement vous demande réellement au quotidien : une commande unique, plusieurs accès ou un éclairage réparti sur différents circuits. Dans une pièce où l’on circule beaucoup, le bon montage améliore immédiatement le confort. Un choix adapté rend la commande plus naturelle et le dépannage futur beaucoup plus simple.
