P·L’essentiel à retenir
- Le symbole disjoncteur indique une coupure automatique protégée contre les surintensités et les courts-circuits.
- Le nombre de pôles précise quels conducteurs sont coupés : phase, neutre, trois phases ou ensemble du départ.
- Un disjoncteur divisionnaire protège un circuit précis, tandis qu’un disjoncteur différentiel ajoute la détection des défauts d’isolement.
- Le calibre, la courbe de déclenchement et le pouvoir de coupure sont essentiels pour lire correctement l’appareil.
- La légende, le repère du tableau et le schéma unifilaire ou multifilaire permettent d’éviter les confusions de lecture.
Un symbole sur un plan électrique peut sembler n’être qu’un détail graphique. Pourtant, il indique déjà ce qui protège le circuit, ce qui coupe l’alimentation et la manière dont l’installation est organisée dans le tableau électrique. En lisant correctement un schéma, vous repérez plus vite le rôle d’un disjoncteur, sa place dans la chaîne de protection et les erreurs d’interprétation à éviter.
Quel est le symbole d’un disjoncteur sur un schéma électrique ?
Un disjoncteur se lit d’abord comme un appareil de coupure associé à une protection contre les surintensités. Le dessin traduit cette fonction par une logique simple : conducteurs, contact de puissance et repère d’appareil.

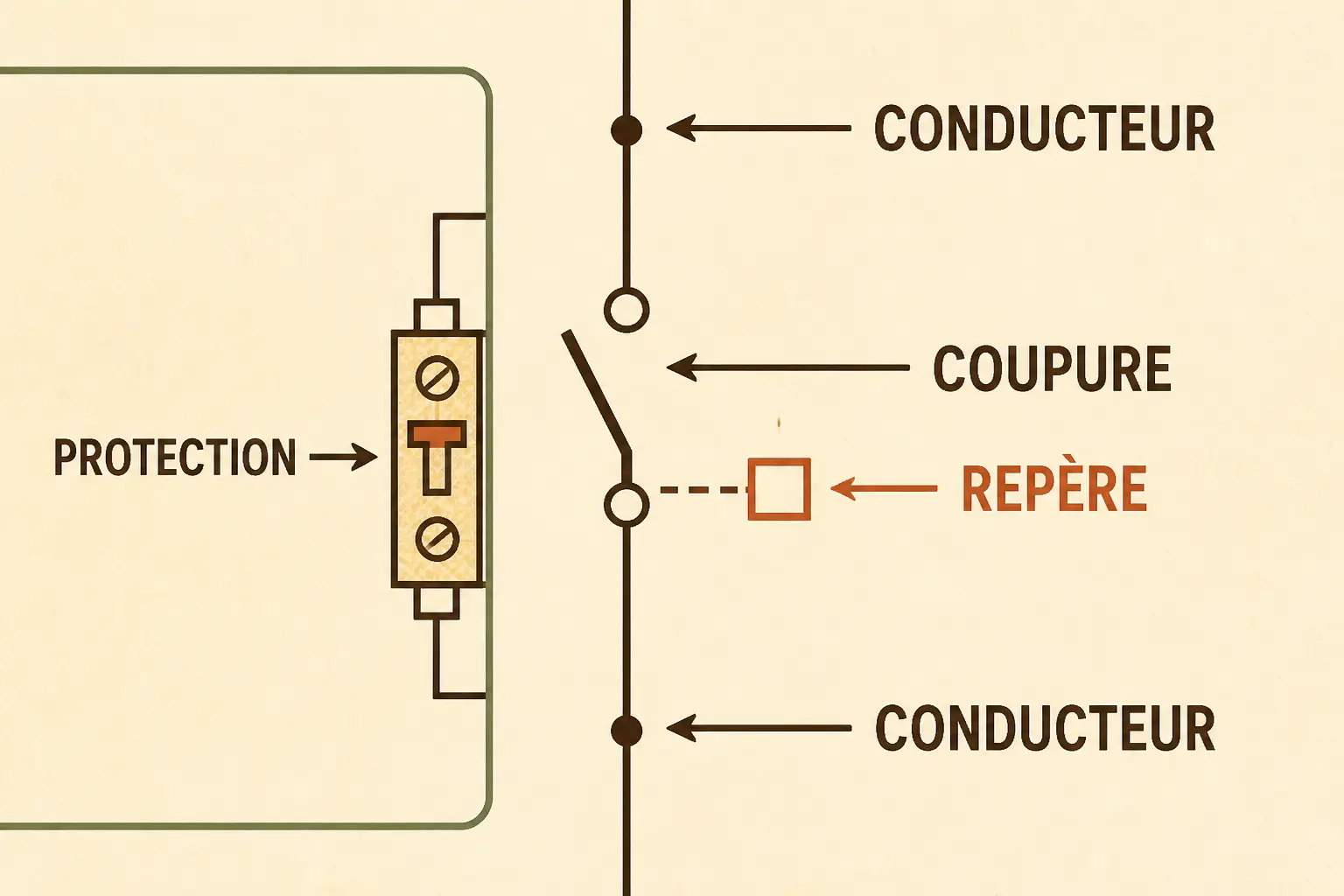

Le repère de base à reconnaître
Sur un schéma électrique, le symbole du disjoncteur combine généralement une coupure représentée sur le conducteur et un repère normalisé, souvent alphanumérique, qui identifie l’appareil dans le tableau. Vous verrez parfois un simple tracé en série sur une ligne, parfois un dessin plus détaillé dans un schéma multifilaire. La logique reste la même : le courant passe par un contact, puis l’appareil peut ouvrir ce passage si la protection l’exige.
Le point à surveiller ne se limite pas à la forme du trait. Observez aussi la manière dont le symbole électrique s’inscrit dans le circuit : en amont, la source d’alimentation ; en aval, le départ protégé ; autour, les mentions du calibre, du nombre de pôles ou du type de protection. Très souvent, c’est la légende du plan qui lève le dernier doute.
Les éléments graphiques qui comptent
Le dessin d’un disjoncteur ne montre pas seulement un « interrupteur ». Il indique un contact électrique commandé automatiquement, doté d’une fonction de protection électrique. Selon les cas, l’appareil coupe un seul conducteur ou plusieurs à la fois. Sur le plan, regardez le nombre de voies représentées : il vous renseigne sur le nombre de pôles et sur la coupure de la phase, du neutre ou des deux.
Le repère de l’appareil aide également à comprendre sa place dans la hiérarchie. Un disjoncteur général ne joue pas le même rôle qu’un disjoncteur divisionnaire, qui protège un circuit précis, comme l’éclairage d’une pièce ou une ligne de prises. Le dessin ne suffit donc pas toujours : il faut le comparer au calibre, à la destination du circuit et à l’organisation du tableau de répartition.
Tableau des symboles selon le nombre de pôles
Pour lire un symbole de disjoncteur sans hésiter, le plus simple consiste à comparer le nombre de pôles, la présence du neutre et l’usage du circuit concerné.
Les configurations les plus courantes
| Type de disjoncteur | Représentation usuelle | Conducteurs coupés | Usage fréquent | Lecture pratique |
|---|---|---|---|---|
| 1P | Une voie de coupure | Phase seule | Éclairage ou petit départ spécifique | Un seul conducteur est protégé et coupé |
| 1P + N | Deux voies, dont une pour le neutre | Phase et neutre, avec coupure coordonnée | Prises, éclairage et circuits courants | La phase est protégée, tandis que le neutre est également sectionné |
| 2P | Deux pôles de coupure | Deux conducteurs | Départ monophasé nécessitant une coupure complète | Les deux conducteurs sont interrompus ensemble |
| 3P | Trois voies de coupure | Trois phases | Réseau triphasé sans neutre utilisé | Les trois phases sont protégées et coupées |
| 3P + N | Trois phases et neutre | Trois phases et neutre | Départ triphasé avec neutre | Le neutre est associé aux phases selon le schéma |
| 4P | Quatre pôles de coupure | Trois phases et neutre | Départ de tableau triphasé avec coupure omnipolaire | Tout le départ est sectionné simultanément |
Cette lecture permet de relier le dessin à la réalité du circuit électrique. Un départ de prises en monophasé n’a pas la même structure qu’un départ moteur en triphasé ni le même besoin de coupure. Le symbole ne sert pas qu’à décorer le plan : il indique comment l’appareil fonctionne.
Ce que change le nombre de pôles
Le nombre de pôles de coupure indique combien de conducteurs sont interrompus lorsque le disjoncteur déclenche. Dans un logement courant, vous rencontrerez souvent des disjoncteurs unipolaires ou unipolaires + neutre, adaptés aux circuits monophasés classiques. En triphasé, les représentations deviennent plutôt bipolaires, tripolaires ou tétrapolaires, selon le départ à protéger.
La présence du neutre mérite une attention particulière. Sur certains plans, il ne s’agit pas d’un simple trait annexe : il fait partie de la logique de protection et de coupure. Cette distinction modifie la lecture de la coupure omnipolaire, c’est-à-dire la coupure simultanée de tous les conducteurs actifs du départ. Cette nuance devient particulièrement utile lorsqu’un circuit alimente un équipement sensible ou un appareil dédié.
Cas d’emploi concrets
Un disjoncteur divisionnaire 1P ou 1P + N protège souvent un circuit d’éclairage, une ligne de prises ou un appareil domestique dédié. Un disjoncteur bipolaire peut être utilisé lorsqu’on souhaite couper simultanément la phase et le neutre sur un circuit monophasé. En triphasé, un disjoncteur tripolaire ou tétrapolaire se rencontre plutôt sur des départs de puissance, des machines ou un tableau alimentant plusieurs usages.
Le disjoncteur moteur suit une logique proche, mais son usage est plus spécifique. Il protège un moteur électrique contre certaines surintensités, avec des caractéristiques adaptées au démarrage et au fonctionnement en charge. Sur un plan, il faut donc toujours interpréter le symbole avec son contexte, au risque de confondre un départ de puissance avec un simple circuit domestique.
Ne pas confondre les appareils de protection et de coupure
Le même tableau électrique peut regrouper plusieurs appareils qui se ressemblent au premier regard, mais qui n’assurent pas la même protection.
Disjoncteur, différentiel, fusible et sectionneur
| Appareil | Fonction principale | Déclenchement automatique | Réarmement possible | Symbole à repérer | Emplacement habituel |
|---|---|---|---|---|---|
| Disjoncteur divisionnaire | Protection des circuits contre les surcharges et les courts-circuits | Oui | Oui | Symbole de coupure avec fonction de protection | En aval du tableau, sur chaque départ |
| Disjoncteur différentiel | Protection des circuits et des personnes selon le défaut | Oui | Oui | Symbole de disjoncteur avec fonction différentielle | En tête d’un départ ou d’un groupe de circuits |
| Interrupteur différentiel | Protection des personnes contre le courant de défaut | Oui, pour le défaut différentiel | Oui | Symbole différentiel sans protection contre les surintensités | En tête d’une rangée de disjoncteurs |
| Fusible | Protection contre les surintensités par fusion | Oui, une fois détruit | Non | Symbole de cartouche ou de coupe-fusible | Dans certains tableaux ou anciennes installations |
| Sectionneur | Isolement manuel d’un circuit | Non | Oui | Symbole de séparation sans fonction de protection | En amont ou pour la maintenance |
Ce tableau permet d’éviter une confusion fréquente. La protection des personnes ne correspond pas à la protection du matériel. Un interrupteur différentiel surveille le courant de défaut, tandis qu’un disjoncteur divisionnaire surveille également les surintensités. Les deux peuvent coexister dans une même installation électrique, mais ils n’ont pas le même rôle.
Ce qui protège les personnes et ce qui protège le matériel
Un courant de défaut apparaît lorsqu’une partie du courant quitte sa trajectoire normale, par exemple vers la terre ou une masse métallique. L’interrupteur différentiel réagit au déséquilibre entre la phase et le neutre. Le disjoncteur, lui, réagit aux excès de courant susceptibles d’échauffer les conducteurs ou de provoquer un court-circuit.
Le fusible protège également contre les surintensités, mais selon une logique différente : il fond et doit être remplacé. Le sectionneur sert, quant à lui, à isoler un circuit, pas à le protéger. Si vous hésitez entre deux symboles sur un plan, recherchez la présence d’une fonction de déclenchement automatique et la mention d’un seuil de défaut. C’est souvent ce qui permet de les distinguer immédiatement.
Comment lire la logique de protection
Dans un logement, la chaîne la plus courante ressemble à ceci : arrivée générale, protection différentielle, puis disjoncteurs par circuit. Cette organisation permet de couper un groupe de départs lorsqu’un défaut d’isolement apparaît, tout en conservant une protection propre à chaque ligne. Le plan traduit cette hiérarchie par l’ordre des appareils et leurs symboles.
Un schéma bien conçu distingue clairement la coupure de service, l’isolement et la protection. Si les appareils semblent identiques au premier coup d’œil, la légende et les repères du tableau prennent le relais. Ce n’est pas la partie la plus spectaculaire du plan, mais c’est celle qui sécurise véritablement sa lecture.
Lire un plan électrique sans se tromper de repère
Un bon réflexe consiste à suivre le schéma comme on suivrait une ligne dans un tableau : de l’arrivée générale vers le circuit final, sans sauter d’étape.
La méthode pas à pas
Commencez par repérer la référence de l’appareil. Elle indique s’il s’agit d’un disjoncteur, d’un interrupteur différentiel ou d’un autre composant de protection. Cherchez ensuite l’arrivée et le départ des conducteurs : phase, neutre et, selon le circuit, conducteurs de protection ou conducteurs de puissance.
Regardez ensuite le nombre de pôles. Ce détail est essentiel, puisqu’il indique si l’appareil coupe un seul conducteur ou plusieurs à la fois. Lisez enfin le calibre du disjoncteur, le circuit desservi et la fonction éventuelle du départ. Avec cette séquence, le plan devient beaucoup plus facile à parcourir.
Schéma unifilaire et schéma multifilaire
Le schéma unifilaire résume un circuit au moyen d’une seule ligne par départ. Il permet de visualiser rapidement l’organisation du tableau électrique et la répartition des protections. Le schéma multifilaire, lui, dessine séparément chaque conducteur et aide à comprendre le chemin exact de la phase, du neutre et des autres fils.
Cette différence modifie le niveau de détail, mais pas la logique de lecture. Le schéma unifilaire donne une vue d’ensemble, tandis que le multifilaire montre la circulation précise de chaque conducteur. Pour un même circuit d’éclairage, le premier simplifie le parcours et le second en détaille le câblage.
Exemple simple sur un circuit d’éclairage
Prenons un circuit d’éclairage classique. Depuis le tableau, vous repérez un disjoncteur divisionnaire, puis la ligne qui part vers les points lumineux. Sur un schéma unifilaire, ce parcours apparaît comme une seule trace ; sur un schéma multifilaire, vous voyez séparément la phase, le neutre et le conducteur de protection.
Si l’appareil est en 1P + N, la lecture indique que la phase et le neutre sont associés à la protection et à la coupure. Vous comprenez alors quel départ alimente la pièce, quel appareil protège le circuit et ce que cela implique en cas de déclenchement. La logique est concrète, presque mécanique, et c’est précisément ce qui la rend utile au quotidien.
Dans une rénovation ancienne, les repères du tableau ne reflètent pas toujours les ajouts réalisés au fil des années. Les contraintes d’une maison bretonne imposent notamment de vérifier l’état réel des circuits avant toute intervention.
Pourquoi un disjoncteur déclenche : surcharge ou court-circuit
Le disjoncteur magnéto-thermique réagit à deux types de défauts : l’un progressif, l’autre brutal.
Le principe de fonctionnement
Une surcharge correspond à un courant trop élevé pendant un certain temps. Le circuit chauffe, les conducteurs montent en température, puis le déclencheur thermique finit par ouvrir le contact. À l’inverse, un court-circuit provoque une hausse très rapide du courant : le déclencheur magnétique réagit alors presque instantanément.
Cette double logique explique pourquoi le symbole du disjoncteur renvoie à la protection des circuits, et pas seulement à leur ouverture manuelle. L’appareil distingue une montée lente du courant d’un défaut violent. Sa réaction s’adapte donc à la nature du problème.
Courant nominal, calibre et courbe de déclenchement
Le courant nominal correspond au courant pour lequel l’appareil est conçu dans ses conditions normales d’utilisation. Le calibre du disjoncteur désigne cette valeur de référence sur l’appareil ou dans sa documentation. La courbe de déclenchement, quant à elle, décrit la manière dont le disjoncteur réagit à certaines intensités plus élevées, avec des seuils adaptés au type de circuit.
Le pouvoir de coupure complète cette lecture. Il indique la capacité de l’appareil à interrompre un courant de défaut sans se détériorer. Vous n’avez pas besoin de dimensionner vous-même le matériel pour comprendre le symbole, mais ces repères expliquent pourquoi deux disjoncteurs peuvent avoir des rôles différents malgré une apparence proche.
Que faire quand cela déclenche souvent
Un déclenchement répété ne doit pas être traité comme un simple désagrément. Il peut signaler une surcharge, un appareil défectueux, un raccordement à revoir, un conducteur abîmé ou un court-circuit intermittent. Augmenter le calibre « pour voir » serait une mauvaise idée : vous risqueriez de déplacer le problème au lieu de le résoudre.
Le bon réflexe consiste à rechercher la cause du défaut, pas à demander au circuit de supporter davantage. Dans un logement, le problème peut venir d’un appareil trop gourmand, d’une ligne mal adaptée ou d’un bornier desserré. En cas de doute, faites contrôler l’installation par un professionnel qualifié.
Identifier le symbole du disjoncteur différentiel
Le symbole du disjoncteur différentiel ajoute une fonction à la coupure classique : la surveillance des défauts d’isolement.
Ce que montre la représentation
Le symbole différentiel se combine au symbole de coupure et à la fonction de protection contre les surintensités. Vous ne lisez donc plus seulement un appareil qui coupe en cas de surcharge ou de court-circuit, mais aussi un appareil qui détecte un déséquilibre entre les conducteurs actifs. C’est la différence entre une protection de ligne et une protection plus complète du circuit.
Sur un plan, cette fonction peut apparaître sous la forme d’un marquage spécifique, d’un repère alphanumérique différent ou d’une mention associée à la sensibilité différentielle. La représentation exacte varie selon le logiciel et le bureau d’études. La logique reste toutefois la même : coupure, surintensité et défaut différentiel sont réunis dans un seul appareil.
Sensibilité différentielle et courant de défaut
La sensibilité différentielle s’exprime en milliampères, ou mA, et correspond à un seuil de détection du courant de défaut. Elle ne désigne pas le calibre du circuit. La confusion est fréquente, car les deux valeurs peuvent apparaître sur la même ligne d’appareil.
Le disjoncteur différentiel surveille donc à la fois les surintensités et certains défauts d’isolement susceptibles de présenter un danger pour les personnes. Dans une installation électrique, ce rôle mixte peut simplifier la lecture du tableau, mais il demande une attention particulière lors du décodage du symbole. Une valeur exprimée en mA ne signifie pas la même chose qu’un calibre exprimé en ampères.
Disjoncteur différentiel et interrupteur différentiel
Le disjoncteur différentiel protège le départ contre les surintensités et contre le défaut différentiel. L’interrupteur différentiel protège contre le défaut différentiel, mais ne remplace pas un disjoncteur divisionnaire pour la protection des circuits. Cette nuance modifie la lecture du schéma et l’organisation du tableau.
Sur un plan peu détaillé, les deux appareils peuvent se ressembler. Pour éviter l’erreur, vérifiez si le symbole inclut également une fonction de protection contre les surintensités, puis consultez le repère du tableau et la légende. Un pictogramme isolé ne raconte pas toujours toute l’histoire.
La salle de bain exige une vigilance particulière : volumes de sécurité, mise à la terre et protection différentielle doivent être cohérents. Lorsqu’un chantier est envisagé, rénover une salle de bain implique aussi d’anticiper ces postes techniques dans le budget.
Normes et conventions : ce que les dessins veulent dire
Les symboles ne sont pas inventés au hasard. Ils suivent des conventions qui permettent aux différents professionnels de lire un même schéma selon une logique commune.
Le rôle de la CEI 60617
La CEI 60617 sert de référence pour les symboles graphiques électrotechniques. Son objectif est de fournir un langage commun aux plans, aux fabricants et aux bureaux d’études. Lorsque le dessin suit cette logique, un appareil reste identifiable même si le logiciel ou la mise en page changent.
Tous les plans ne sont pas pour autant identiques. La base demeure cohérente : un symbole de disjoncteur, un symbole différentiel, un contact de puissance ou un sectionneur conservent un sens technique comparable. Cette cohérence permet de passer d’un dossier à l’autre sans repartir de zéro.
La NF C 15-100 dans l’installation basse tension
En France, la NF C 15-100 encadre les installations électriques basse tension dans les logements et de nombreux locaux. Elle précise le contexte de mise en œuvre, de protection et de répartition des circuits. Ce n’est toutefois pas un simple catalogue de symboles à reproduire à la lettre : elle s’inscrit dans l’ensemble de l’installation électrique, du tableau jusqu’aux circuits terminaux.
La lecture d’un plan doit donc rester prudente. Un symbole peut être normalisé, tandis que l’implantation précise dépend du dossier d’exécution, du fabricant ou des habitudes du bureau d’études. Si un tracé vous paraît inhabituel, vérifiez la légende avant de tirer une conclusion.
Les variations de dessin à ne pas surinterpréter
Un même composant peut être dessiné légèrement différemment selon le logiciel, le concepteur ou le niveau de détail du dossier. Un symbole de disjoncteur peut sembler plus compact, plus étiré ou accompagné de repères supplémentaires. Ce qui compte, c’est la fonction technique représentée, et non la petite variation graphique.
Comparez toujours le symbole avec le reste du document : légende, repérage du tableau, destination du circuit et, si nécessaire, documentation du fabricant. Lorsqu’un dessin paraît ambigu, ce recoupement évite les contresens. Un schéma est un outil de lecture, pas une devinette.
Passer à l’action sans se tromper
Lire un symbole de disjoncteur, c’est déjà mieux comprendre ce qui protège votre installation et ce qui coupe un circuit en cas de défaut. La méthode tient en quelques réflexes : repérer l’appareil, compter les pôles, consulter la légende, distinguer la fonction différentielle et identifier le circuit concerné.
Reliez ensuite le dessin au tableau électrique réel. Vous verrez rapidement quel appareil protège chaque départ et comment l’installation est organisée. Et lorsque la technique est claire, une question très concrète reste à examiner : ce que ce choix change dans l’usage de la pièce.
